Жұмыс принциптері мен қолдануларындағы асқын кернеуден қорғағыштар мен найзағай сөндіргіштер арасындағы айырмашылықтарды талдау

Энергетикалық жүйелерде және әртүрлі электр жабдықтарында шамадан тыс кернеу мен найзағай соғуы қауіпсіздіктің ең көп тараған және жойғыш қауіптерінің екеуі болып табылады. Бұл тәуекелдерді азайту үшін асқын кернеуден қорғағыштар (SPD) жәненайзағай сөндіргіштерәдетте инженерлік қолданбаларда орнатылады.

Екеуі де электрлік қорғаныс құрылғылары болса да, олардың қорғалатын объектілерінде, жұмыс принциптерінде және қолдану сценарийлерінде айтарлықтай айырмашылықтары бар және оларды жай ғана алмастыруға немесе бір-бірін алмастыруға болмайды.

I. Асқын кернеуден қорғаушы: ішкі жүйенің асқын кернеуіне қарсы «бірінші қорғаныс сызығы»

Асқын кернеуден қорғағыштар, әдетте асқын кернеуден қорғау құрылғылары (SPDs) ретінде белгілі, негізінен қуат жүйесінде пайда болатын асқын кернеулерден қорғау үшін қолданылады, мысалы:

Жұмыс кернеуі (қосу, өшіру, жүктеменің кенет өзгеруі)

Индукцияланған асқын кернеу

Найзағайдан туындайтын кернеулер (тікелей емес найзағай соққылары)

Жұмыс принципі

Жүйе кернеуі қалыпты диапазонда болғанда, асқын кернеуден қорғағыш жоғары кедергі күйінде болады және жүйенің жұмысына дерлік әсер етпейді;

Желінің кернеуі оның рұқсат етілген мәнінен бірден асып кеткенде, протектордың ішіндегі сызықты емес құрамдас бөліктер артық энергияны жылдам өткізеді, бұрады, қысады немесе сіңіреді, осылайша жабдықтың соңында кернеуді қауіпсіз диапазонға дейін шектейді.

Жалпы функционалдық компоненттерге мыналар жатады:

Металл оксиді варисторы (MOV)

Газ шығару түтігі (GDT)

Кремниймен басқарылатын түзеткіш (SCR)

Әдеттегі орнату орындары

Қуат тарату шкафының кіріс желісінің соңы

Шина жүйесі

Дәл жабдықтың алдыңғы жағы (PLC, аспаптар, байланыс жабдықтары және т.б.)

Оның негізгі қызметі мыналар болып табылады: асқын кернеу амплитудасын азайту және жабдықтың оқшаулауын және ішкі электрондық компоненттерді қорғау.

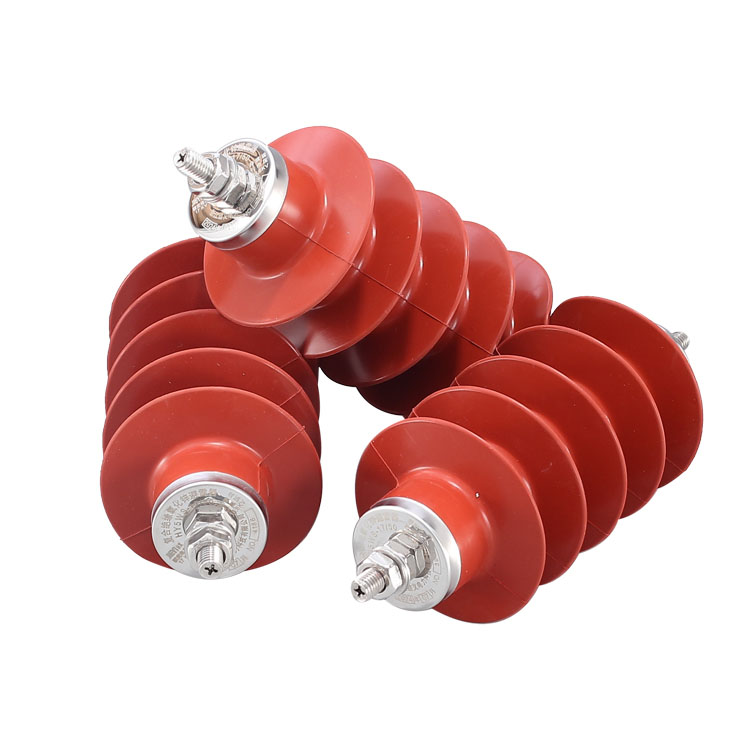

II. Найзағай сөндіргіш: «Найзағай энергиясының жолын» қамтамасыз ету

Найзағай сөндіргіштері ең алдымен найзағайдың тікелей соғуынан және найзағайдың күшті толқындарынан қорғау үшін қолданылады. Фокус «шектеу кернеуіне» емес, найзағай тогын жылдам разрядтауға бағытталған.

Жұмыс принципі

Найзағай электр беру желісіне немесе ғимаратқа түскенде, найзағай сөндіргіш өте қысқа уақыт ішінде үлкен найзағай энергиясын жерге тікелей бұрып, найзағай ағынының жабдық корпусынан немесе ғимарат құрылымынан өтуіне жол бермей, төмен кедергісі бар арнаны құра алады, осылайша:

Жабдықтың бұзылуы

Оқшаулаудың зақымдануы

Персоналға электр тогының соғу қаупі

Найзағай соқпағанда немесе қалыпты жұмыс жағдайында найзағай сөндіргіш негізінен жүйенің жұмысына қатыспайды.

 Жалпы түрлері

Штырь тәрізді найзағай сөндіргіштер

Металл оксидінің ток сөндіргіштері (саңылаусыз түрі)

Әдеттегі қолданба сценарийлері

Тарату және тарату желілері

Қосалқы станциялар

Найзағайдан қорғау жүйелерін салу

Сыртқы электр қондырғылары

Найзағай сөндіргіштер кернеуді дәл бақылауға емес, тікелей найзағай соғуынан және энергияның таралуынан қорғауға баса мән береді.

Асқын кернеуден қорғағыштар мен найзағай сөндіргіштерді салыстыру

IV. Инженерлік тәжірибеде дұрыс таңдау тәсілі

Тәжірибелік инженерияда асқын кернеуден қорғағыштар мен найзағай сөндіргіштері көбінесе не/немесе таңдау ретінде емес, біріктіріліп қолданылады:

Найзағай сөндіргіштер: «Найзағайды бұғаттауға және бұруға» жауапты

Ток кернеуінен қорғағыштар: «қалдық кернеулерді әлсіретуге және сезімтал жабдықты қорғауға» жауап береді.

Тек деңгейлі қорғаныс жүйесін құру арқылы ғана электр жүйесінің қауіпсіздігі мен тұрақтылығын найзағай соғуының және жүйенің шамадан тыс кернеуінің қосарлы қауіп-қатері жағдайында шынымен арттыруға болады.
