Тоғыз қосалқы станция. Бір толық өзгеріс.

Zikai Electric Шыңжаңдағы Қашғардағы тоғыз американдық үлгідегі қосалқы станцияның конденсаторларын ауыстыруды аяқтады.

Қашқардың жел соққан аймағында американдық үлгідегі тоғыз қосалқы станцияның конденсаторларды өтеу қондырғылары жаңа ғана ауыстырылды — ескі конденсаторлар сөніп, жаңа банктер енгізілді, фазалық тексерулер және коммутация сынақтары жасалды. Қағазда бұл қарапайым жұмыс сияқты. Бұл бірліктердің келесі онжылдықта қалай әрекет ететінін нақты анықтайтын нәрсе - фотосуретте көре алмайтын барлық нәрсе.

1. Жоба бір көзқараста

2. Неліктен конденсаторды ауыстыру күтімді қажет етеді

Төмен вольтты тарату жүйесінде конденсатор банкі ешкім байқамайтын тыныш құрамдас болып табылады - ол істен шыққанға дейін, содан кейін бүкіл бөлім әсер етеді. Оның жұмысы реактивті қуатты өтеу болып табылады. Оны дұрыс орындаңыз және қуат коэффициенті тұрақты болады, желі тогы төмендейді және трансформатордың тиімді сыйымдылығы босатылады. Қателесіңіз және шығындар жоғарылайды, кернеу өзгереді және қуат факторының айыппұлдары басталады.

Сондықтан конденсаторды ауыстыру ешқашан қарапайым айырбас емес. Жылдар бойы жұмыс істеп тұрған конденсаторлар сыйымдылығын жоғалтады, іштей дөңес және нашарлайды. Егер жаңа қондырғылар коммутацияны үйлестіру, реактордың сериялық сәйкестігі және шкаф сымдары мен таңбалау мәселелерін шешпестен сол позицияларға қайта түсірілсе, келесі сәтсіздік тек уақыт мәселесі болып табылады.

Конденсаторды ауыстыру - бұл жүйені қалпына келтіру мүмкіндігі - өтемақы мүмкіндігін қалпына келтіру, сенімділік пен жұмысқа қабілеттілікті олардың жобаланған күйіне бір өтуде ауыстыру.

3. Сайтта: Әрбір құрылғы ашылды және тексерілді

Ашық алаңға таралған тоғыз бірлік шашыраңқы жұмыс фронттары мен тығыз терезені білдіреді. Бұл жұмыс орнындағы жазба.

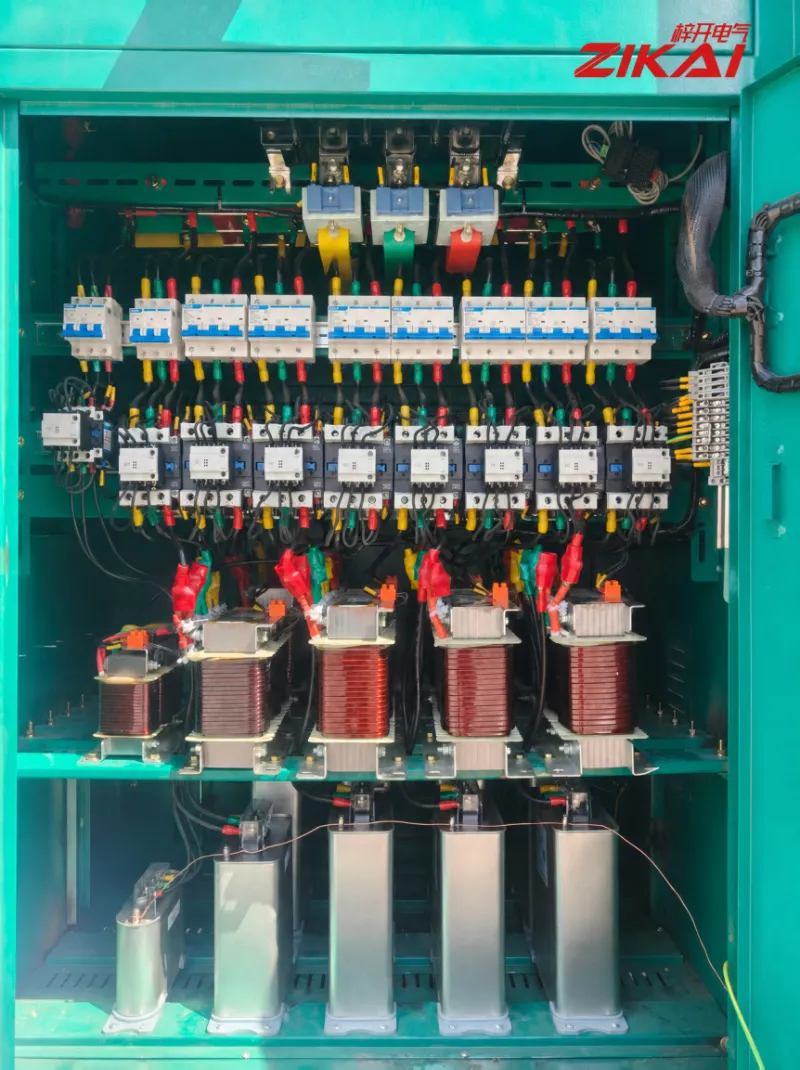

01-сурет  Конденсатордың компенсаторлық шкафының ішінде. Жоғарыдан төменге қарай: тармақтарды қорғауға арналған шағын ажыратқыштар, коммутациялық контакторлар, сериялық реакторлар және базадағы төмен вольтты параллель конденсаторлар банкі. Шиналар мен шығыс өткізгіштер фазалық кодталған сары, жасыл және қызыл, әр тізбекте сым нөмірлі жеңдер және ұштарда оқшаулау етіктері бар — тексеру немесе ақаулықты кейінірек қаншалықты жылдам анықтауға болатынын тікелей анықтайтын мәліметтер.

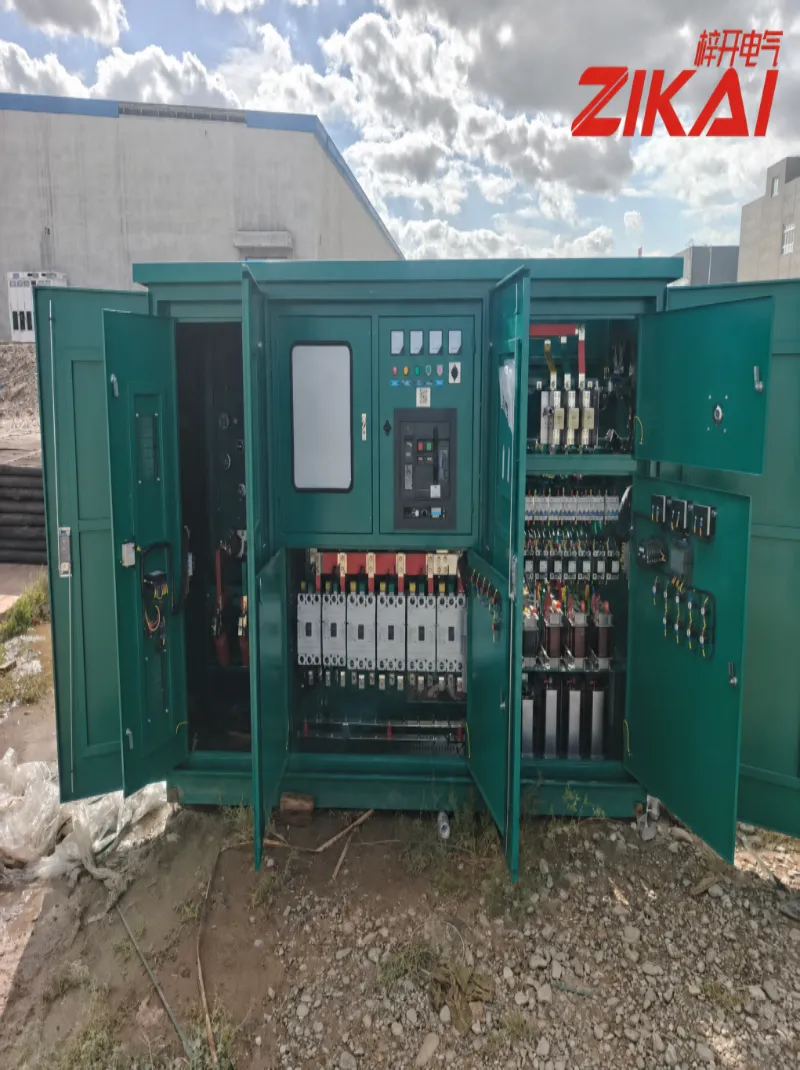

02-сурет  Қосалқы станцияның төмен вольтты бөлімінің ішінде. Пішінді ажыратқыштар, есептегіштер және индикатор шамдары оң жақта конденсаторды өтеу тізбектерімен бірге топтастырылған. Құрамдас бөліктердің есіктер ашық күйінде қалай орналасатыны құрылғыға техникалық қызмет көрсету оңай болатынын анық көрсетеді.

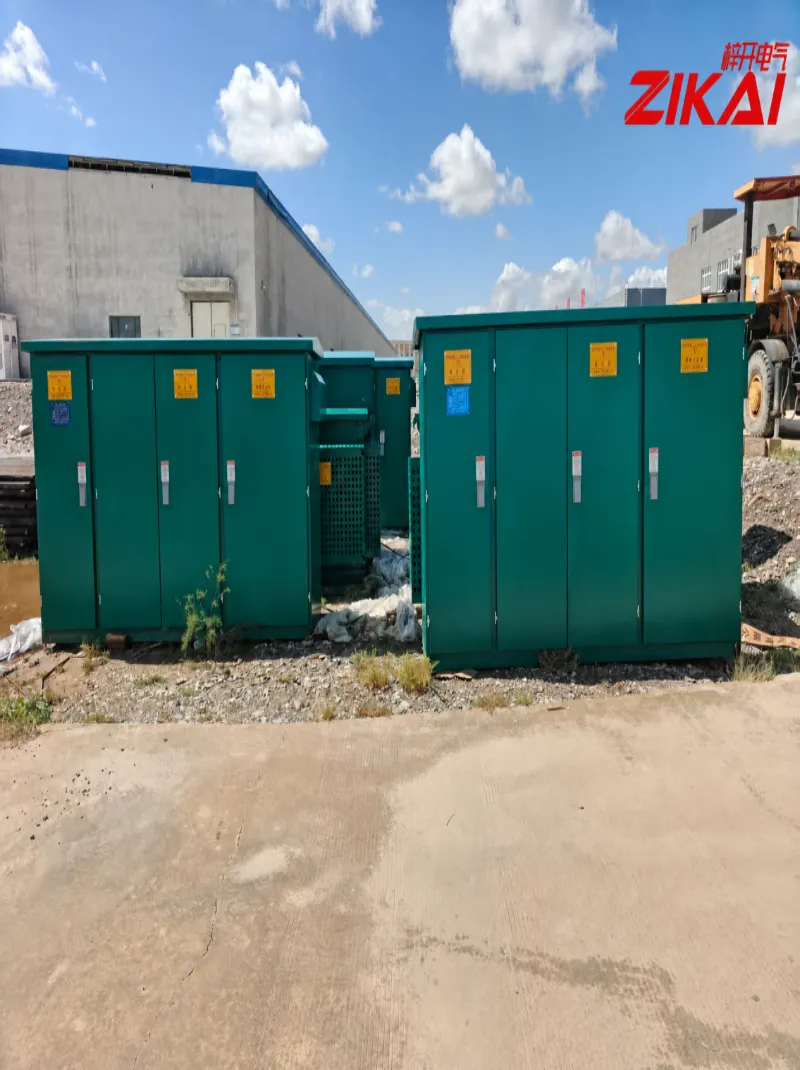

03-сурет  Сыртқы қосалқы станцияның төмен вольтты бөлімінің сыртқы көрінісі. Сары түсті «Төмен вольтты бөлме/тек уәкілетті персонал» ескерту белгілері бұзылмаған және түсінікті — алаңдағы қауіпсіздіктің негізгі талабы және тапсыру инспекциясы кезіндегі міндетті элемент.

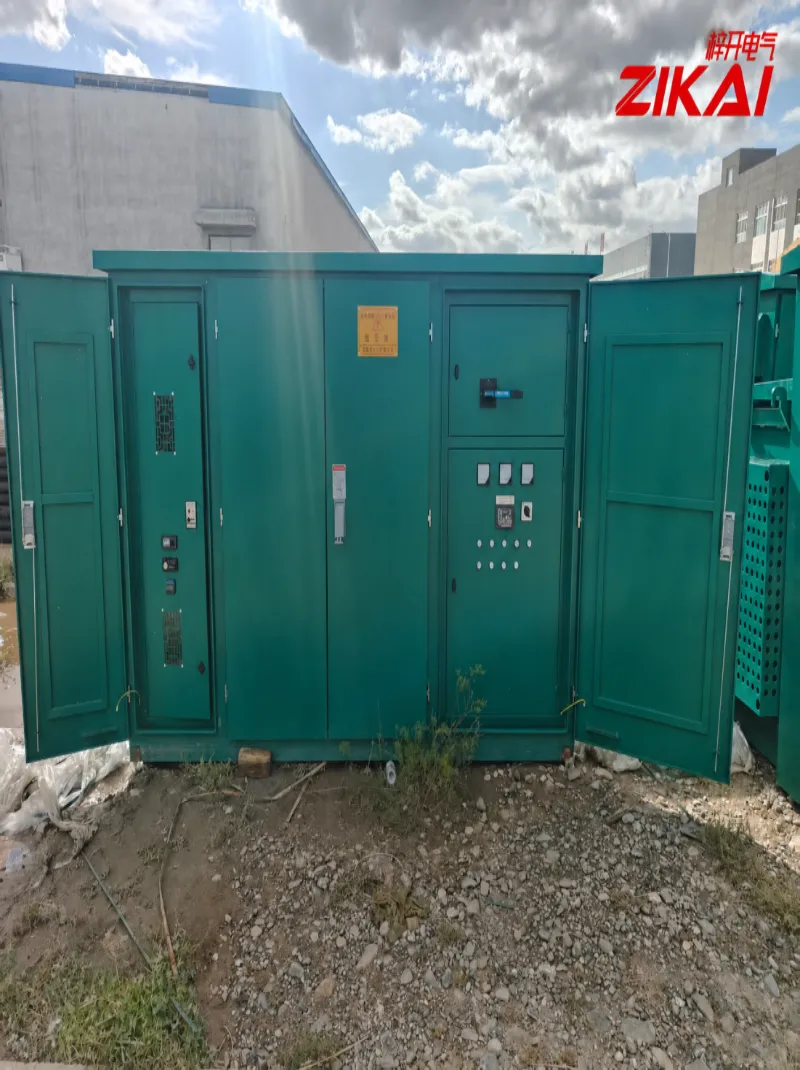

04-сурет  Жоғары вольтты, төмен вольтты және конденсаторды компенсациялау бөлімдері қатар орналасқан. Конденсатордың өтемақы бөлімі - бұл жұмыстың негізгі орталығы. Қоршаулар сыртқы негізге орналастырылғаннан кейін, тығыздау, желдету және жерге қосу үздіксіздігі де бірлік бойынша расталуы керек.

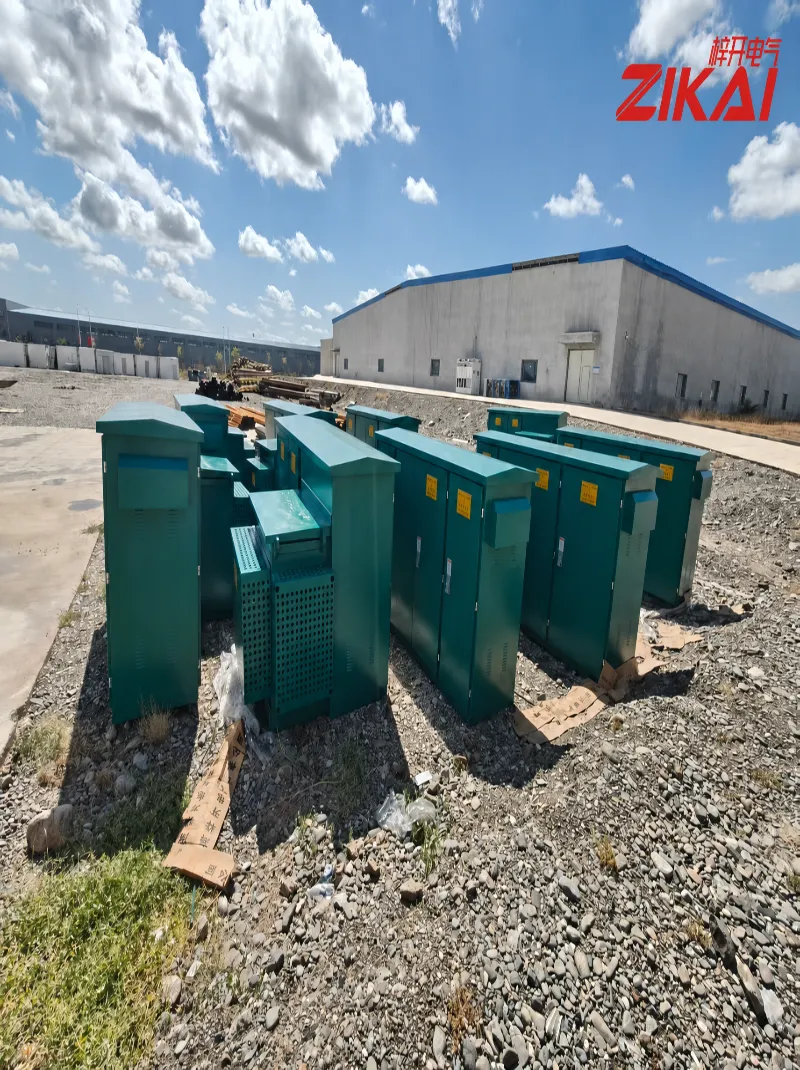

05-сурет  Жабдық сайтқа жеткізілді және орнатуға дайындалды. Ашық ауадағы жұмыс ауа-райымен, жел соққан құммен және алаңның жағдайымен бәсекелесуді білдіреді - жұмыс реті қаншалықты тығыз жоспарланғаны көбінесе жеткізу қарқынын анықтайды.

4. Біз ымыраға келмейтін үш деталь

1. Коммутация тізбегі тексерілмейінше, конденсатор «кірмейді».

Конденсатор тізбектері әдетте гармоникалық күшейтуді ылғалдандыратын және коммутация кезінде кіріс токты шектейтін сериялық реакторлармен тандемде жұмыс істейді. Ауыстыру кезінде реактор мен контактордың күйі еленбесе, жаңа конденсаторлар банкі ол үшін жобаланғаннан әлдеқайда жоғары ағынға ұшырауы мүмкін.

2. Кабинеттің шеберлігі техникалық қызмет көрсету құнын он жылдан кейін шешеді

Түсті фазалық кодтау, сым нөмірлі жеңдер, терминалды оқшаулау етіктері, жіптерді байлау, шиналарды бекіту және момент - бұл қабылдау фотосуретінде ерекше көрінбейтін бөліктер және техник он жылдан кейін байланысты болады. Дұрыс орындалса, он минут ішінде ақауды анықтауға болады. Абайсызда жасалса, ол толық күнді алуы мүмкін.

3. Тоғыз бірлік, бір стандарт

Егер құрамдас орналасуы, фазаның анықтамасы және таңбалау бір сайттағы құрылғыдан құрылғыға әртүрлі болса, техникалық қызмет көрсету болжамға айналады. Біз барлық тоғыз бірлікте бір жұмыс стандарты мен таңбалау конвенциясын қолдандық және фотографиялық жазбаларды сайтта жүргіздік, сондықтан жабдық тапсырылған күннен бастап қадағаланады.

5. Тұтынушы не алады

• Компенсация қалпына келтірілді — реактивті өтемақы қалыпты деңгейге оралды, қуат коэффициенті мен кернеу сапасын жақсартады, желідегі шығындарды қысқартуға және трансформаторлардағы жүктемені жеңілдетуге көмектеседі.

• Неғұрлым сенімді коммутация — конденсаторлар, реакторлар және контакторлар арасындағы байланыс қалпына келтіріліп, қалыптан тыс коммутациядан болатын қайталама зақымдану қаупін азайтады.

• Техникалық қызмет көрсету оңайырақ — фазалық түстер мен сым нөмірлерінің тұрақты схемасы тексеруді, ақауларды анықтауды және қосалқы бөлшектерді ауыстыруды жылдамырақ етеді.

• Құжатталған процесс — негізгі кезеңдердің суреті түсіріліп, мұрағатталған, болашақта қызмет көрсету немесе жүйені кеңейту үшін тартуға дайын.

6. Zikai Electric туралы

Zikai Electric (ZIKAI) қосалқы станциялар мен конденсаторлардың компенсация құрылғыларынан бастап, байланысты тарату және кабельді қосу жабдығына дейін толық қуат жабдықтары пакеттерін шығарады, қайта жабдықтайды және қызмет көрсетеді. Біздің жұмысымыз нақты: нақты жұмыс жағдайында жабдықты тұрақты, жұмысқа жарамды және ақаусыз ету.

Қашқар бұл жолдың бір аялдамасы. Жағалаудағы ылғалды жерлерден бастап жел соққан солтүстік-батысқа дейін кең температура ауытқуларымен жабдық ешқашан зертханалық жағдайларда жұмыс істемейді - дәл осы себепті біз әрбір тоқтатуды және әрбір белгіні дұрыс алуды талап етеміз.
