Шандонг Хунчжитай жаңа энергетикалық технологиясы, Синтайда іске қосу аяқталды

1. Іске қосу аяқталды

Шаньдун, Синтай қаласындағы Shandong Hongzhitai New Energy Technology Co., Ltd.-де тарату құрылғыларын орнату іске қосуды аяқтады.

Іске қосу - бұл жабдық қондырғы болуды тоқтатып, жұмыс істейтін жүйе бола бастайтын кезең. Әрбір схема оның сызбасына дейін қадағаланады, әрбір қорғаныс құрылғысы орнатылады және дәлелденеді, және әрбір блоктау, сигнал және индикатор оның артындағы жабдық туралы шындықты айту үшін расталады.

Осының бәрі орындалғанда ғана бұл фотосуреттердегі бөлме шкафтар қатары емес, қосалқы станцияға айналады.

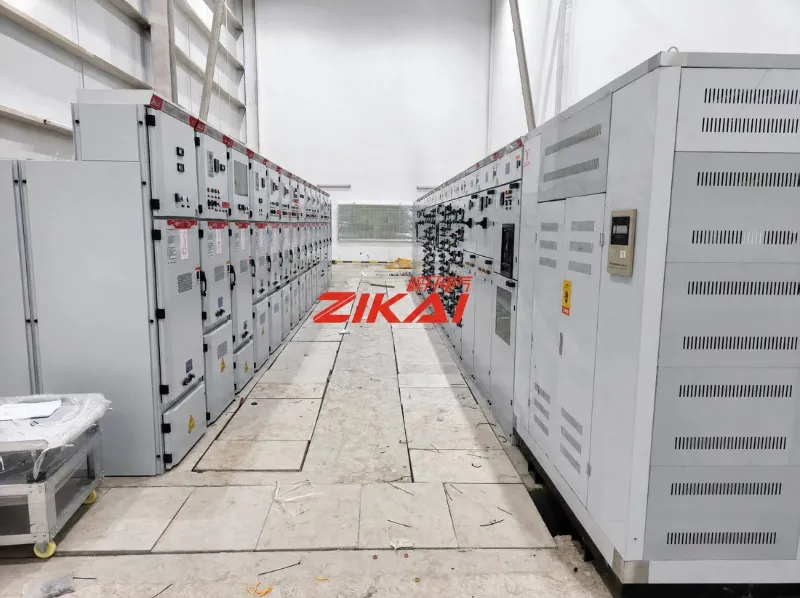

01-сурет  Xintai учаскесіндегі орташа вольтты тарату құрылғысы бөлмесі, KYN28A-12 панельдері жұмыс өткелінде бір-біріне қарама-қарсы екі қатарға орналастырылған.

2. Орнатылған: KYN28A-12 металл қапталған тарату құрылғысы

Негізгі жабдық - KYN28A-12 металл қаптамалы тартқыш: жабық, үш фазалы, 50 Гц, бір шиналы және бір шиналы секциялық жүйелер үшін құрастырылған, 3,6 кВ-тан 12 кВ-қа дейін.

Оның функциясы электр энергиясын қабылдау және тарату және оған қосылған тізбектерді бақылау, қорғау және бақылау болып табылады, бұл оны кіріс жеткізу, шығыс фидерлер, өлшеу және қорғаудың барлығы бір бөлмеде біріктіретін нүктеге айналдырады.

Орналасу панельдің алдыңғы жағында анық көрінеді. Жүгіру басы бірінші шина бөлімі үшін кіріс оқшаулау панелін және екінші үшін кіріс панелін, одан кейін алдыңғы жағында белгіленген 630 А көрсеткіштері бар автоматты ажыратқыш панельдерді алып жүреді.

Әрбір панель QR-кодты сәйкестендірумен, бір жолды диаграммалармен және қауіпсіздік ескертулерімен қатар G01, G02 және одан кейінгі нөмірмен анықталады.

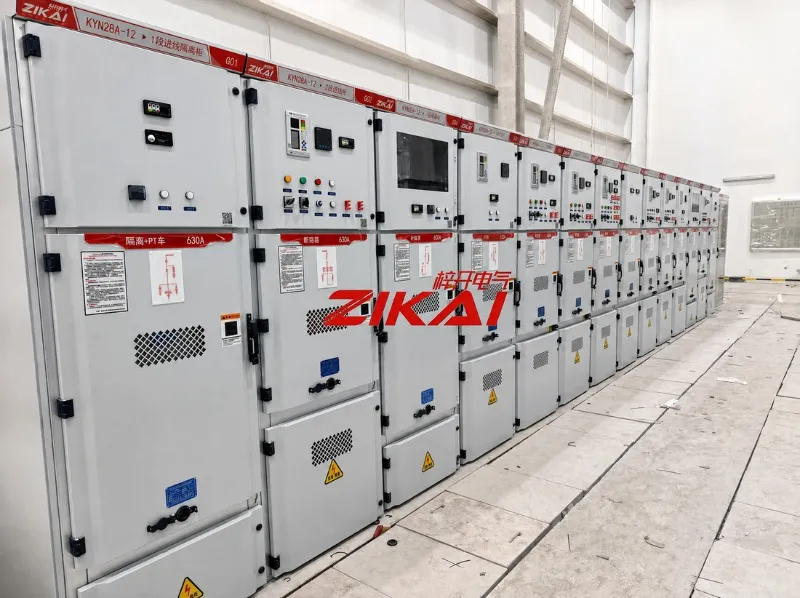

02-сурет  KYN28A-12 панельдері. Панельді нөмірлеу, схема атаулары, 630 A рейтингтері, бір жолды диаграммалар және алдыңғы жағында QR кодталған сәйкестендіру.

3. Тұрақты ток батареясының экраны

Коммутатордың жанында тұрақты ток батареясының экраны орналасқан. Бұл негізгі қуат көзі болмаған кезде қорғанысты, бақылауды және индикаторды тірі күйде сақтайтын күту режиміндегі көз болып табылады - дәл осы уақытта осы тізбектер маңызды.

Экран зарядтау және тарату бөлімін батарея банкінің өзімен біріктіреді, осылайша бүкіл тұрақты ток жүйесін бір жерде тексеруге болады. Фотосуреттерде аккумулятор жіптері мен аспаптық алдыңғы панель бір корпуста орналасқан.

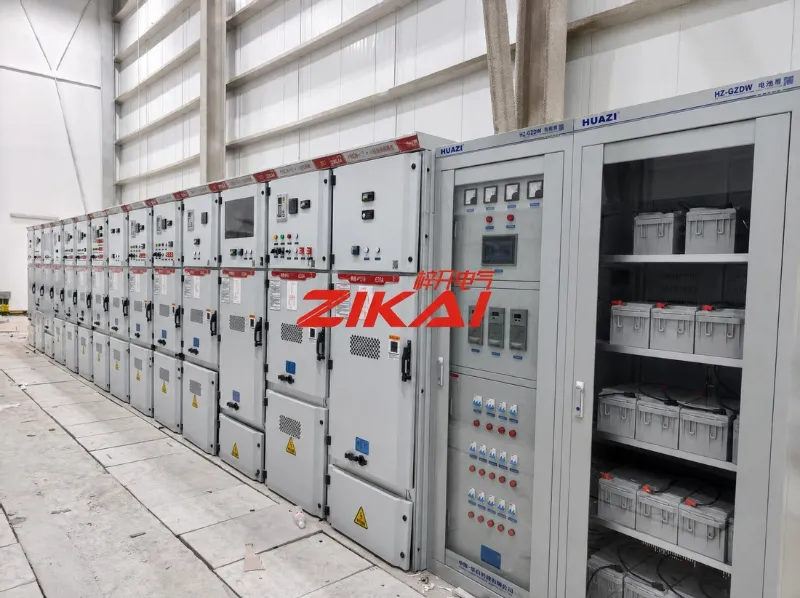

03-сурет  Тұрақты ток батареясының экраны, құралмен жабдықталған алдыңғы панелі және батарея жинағы бір корпуста орналасқан.

4. «Іске қосу аяқталды» деген нені білдіреді

Пайдалануға беру - бұл орындалған істердің тізімі. Біздікі былай оқылады:

• Әрбір схема сызбаларға сәйкес қадағаланып, расталды

• Қорғау параметрлері жобаланған және жұмыс істейтіні дәлелденгендей қолданылды

• Алмалы-салмалы жүк көліктері жүгіру кезінде туралануы және өзара ауыстырылуы тексерілді

• Құлыптар мен қауіпсіздік жапқыштары тексерілді, сондықтан ешбір панельді ретсіз басқару мүмкін емес

• Индикация, өлшеу және дабыл сигналдары сайттағы шарттарға сәйкес расталды

• Қуат беру алдында оқшаулау және диэлектрлік сынақтардан өтті

• Белгілеу, диаграммалар және физикалық сайт келісілді

Оның ешқайсысы фотосуретте көрінбейді. Мұның бәрі бөлменің суретте көрсетілгендей әрекет ететінін шешеді.

5. Сайт жазбасы

Бір жүрістің екі көрінісі: коммутациялық құрылғы желісінің толық ұзындығы және қатарлар арасындағы жұмыс жолы. Еден таңбалары, кіру рұқсаты және әр панельдің оның санына қатысты орналасуы осы кезеңде тексерілетін нәрселердің бөлігі болып табылады.

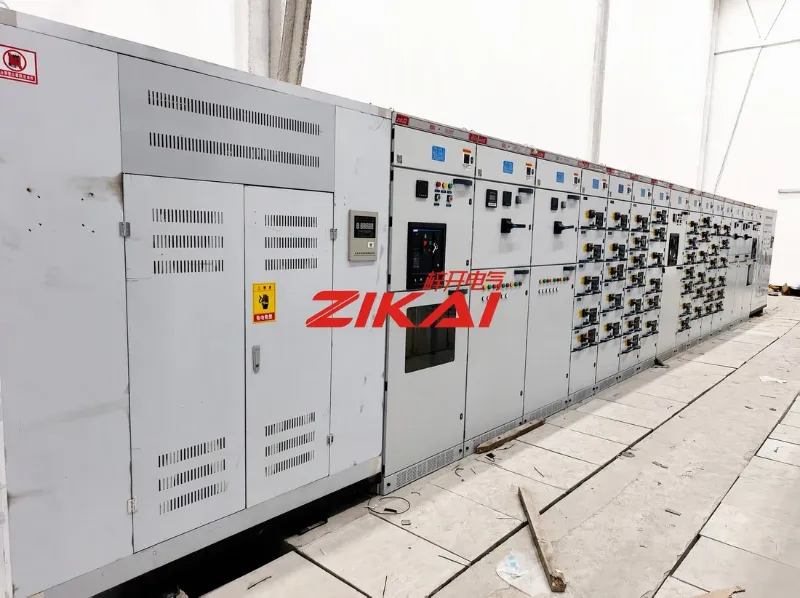

04-сурет  Ұзындығы бойынша панель беттерімен, қорғаныс құрылғыларымен және аспаптық панельдер ретімен көрінетін коммутациялық құрылғы сызығы.

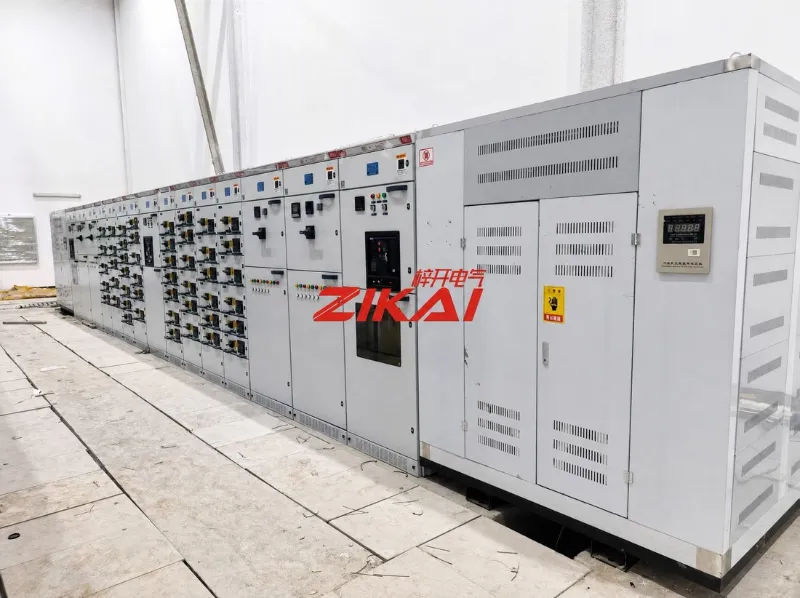

05-сурет  Жұмыс жолы. Жүгіру кезінде қол жеткізуге рұқсат етілген панель беттері, рейтингтері және қауіпсіздік ескертулері.

6. Zikai Electric туралы

Shanghai Zikai Electric Co., Ltd. (ZIKAI) толық қуат жабдықтары пакеттерін: орташа вольтты тарату құрылғыларын, төмен вольтты тарату жинақтарын, қорап түріндегі қосалқы станцияларды, полюске орнатылған және сыртқы вакуумдық ажыратқыштарды, конденсаторды компенсациялау құрылғыларын және олармен байланысты тарату жабдықтарын шығарады, қайта жабдықтайды және қызмет көрсетеді.

Жобалар жабдықты жеткізуден орнату және іске қосу арқылы жеткізіледі.

Редактордың ескертпесі — тек берілген фактілер пайдаланылды: клиенттің аты, орналасқан жері және іске қосудың аяқталуы. KYN28A-12 сипаттамасы және 630 A рейтингі өнеркәсіптік құжаттамадан және панельдерде анық көрінетін белгілерден алынған; панельдер саны, жобаның мәні немесе кестесі көрсетілмеген. Жазбалар әр фотосуретте көрінетін нәрсені ғана сипаттайды.
